Solar Großdisplay &
SolarEdge Monitoring Portal
PV Anlagen mit SolarEdge optimieren und überwachen
Das System mit Kompakt-Technologie besteht aus den Leistungsoptimierern, hoch effizienten Wechselrichtern und einer Monitoring Plattform zur Überwachung auf Modulebene.
SolarEdge Systeme optimieren die gesamte Erzeugung des Solarstroms. Durch Optimierung der Leistung auf Modulebene liefert jedes einzelne Modul stets seinen Maximalertrag (MPP). Hierdurch sind Mehrerträge von bis zu 25% möglich.
SolarEdge PV Wechselrichter und Leistungsoptimierer holen das Maximale aus Solarmodulen heraus, auch wenn Teile der PV Module teilweise verschattet sind. Auf diese Weise kann die Dachfläche optimal ausgenutzt werden. Module mit unterschiedlicher Ausrichtung, Neigung, Leistung oder Zelltechnologie können miteinander in einem Strang geplant und verbaut werden.
Die Optimierer werden an jedes Modul angeschlossen und erlauben damit eine maximale Flexibilität bei Planung und Montage. So wird die Ausbeute von PV-Anlagen durch ständige Verfolgung des maximalen Leistungspunktes (MPPT) jedes einzelnen Moduls erhöht.
Zudem überwachen die Optimierer die Leistung der einzelnen Module und kommunizieren die Leistungsdaten an das SolarEdge Monitoring Portal.

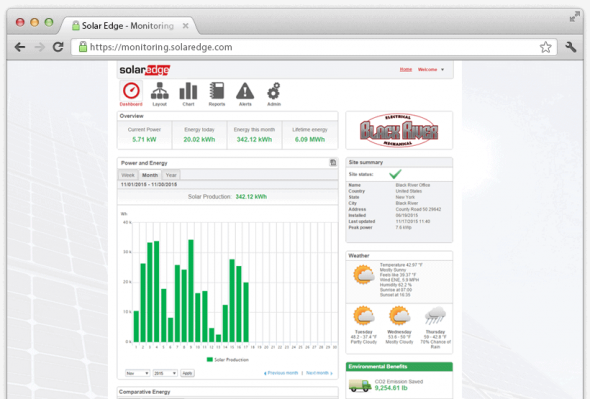

Das Solaredge Monitoring Portal
Das Monitoring Portal ist eine Cloud basierte Plattform, die Monitoring auf Anlagen-, Strang und Modulebene erlaubt. Die Software ermöglicht eine optimale Wartung und liefert präzise und direkte Meldungen, wenn Anlagenfehler erkannt werden. Die erkannten Fehler werden auf einer virtuellen Anlagenkarte dargestellt. Die relevanten Moduldaten werden über die bereits vorhandene Verkabelung übertragen, sodass keine zusätzliche Verkabelung benötigt wird.
 |
SolarEdge Technologies Inc. Werner-Eckert-Str.6 81829 München Deutschland |
Tel.: +49 89-454597-0 Fax.: +49 89-454597-49 Web: http://www.solaredge.de Mail: infoDE@solaredge.com |
Weiterführende Links und Bedienungsanleitungen:
SolarEdge Monitoring Portal Portal ermöglicht einfaches Setup von Solarfox
Mit einem Solarfox Display ist die Visualisierung mehrerer Datenquellen bzw. Solar-Anlagen des SolarEdge Monitoring Portals auf einem Monitor möglich.
Anlagendaten auf Groß-Display eindrucksvoll darstellen
Sie möchten die Energiedaten und Ihre Beitrag zur CO2 Vermeidung publikumswirksam sichtbar machen? Mit einem Solarfox Display gelingt Ihnen dies im Handumdrehen. Sie benötigen nur einen Internetanschluß und eine Stromversorgung. Solarfox kann über eine moderne Datenschnittstelle alle notwendigen Daten vom SolarEdge-Portal abrufen.
Nachdem Sie ein Solarfox Display erworben haben, registrieren Sie das Display zunächst online. Gehen Sie hierzu einfach auf setup.solar-fox.de.
Sie verfügen bereits über eine PV Anlage und einen Zugang zum SolarEdge Monitoring Portal? Dann können Sie mit nur wenigen Mausklicks die Daten auf einem Solarfox Groß-Display sichtbar machen. Sie benötigen hierzu nur Ihren Benutzernamen und das zugehörige Passwort.
Damit das Solarfox-Display die Daten abrufen kann müssen Sie im SolarEdge Portal einen sogenannten API-Schlüssel abrufen. Diesen API-Schlüssel müssen im Solarfox System von Ihnen hinterlegt werden. Anschließend kann das Solarfox System alle relvanten Daten vom SolarEdge Portal abrufen und optisch ansprechend darstellen. Wie Sie im Portal den API Key abrufen erfahren Sie in dem Video rechts.
Die Einrichtung des Solarfox Displays dauert nur wenige Minuten. Nachdem Sie das Solar Display an der gewünschten Wand montiert haben, schließen Sie eine herkömmliche USB-Tastatur an. Das Setup zur Einrichtung erscheint anschließend automatisch.
Ein nutzerfreundlicher Setup-Assistent führt Sie anschließend durch die verschiedenen Einstellungen. Hierzu braucht es keine speziellen Fachkenntnisse. Zunächst schließen Sie das Display an Ihr Netzwerk an (Ethernet). Das Display erkennt die IP- und Netzwerkdaten automatisch (DHCP).
Nachdem die Verbindung zum Internet aufgebaut wurde, ruft das Display die notwendigen Zugangsdaten automatisch ab. Innerhalb weniger Minuten zeigt das Display Ihre Daten in einer optisch ansprechenden Darstellung mit wechselnden und ansprechenden Bildmotiven.
Natürlich können Sie das Solarfox Display auch an ein WLAN Netzwerk anschließen. Hierzu müssen Sie nur im Setup die notwendigen Zugangsdaten mit einer USB-Tastatur hinterlegen. Eine Übersicht zur Anbindung finden Sie hier.
Kommunikation zwischen Solaredge Portal und Solar Display
- Die PV Anlage erzeugt Gleichstrom
- Der Wechselrichter wandelt die Solarenergie in Wechselstrom (Solarstrom) um.
- Die Ertragsdaten werden vom SolarEdge System direkt ins Internet übertragen.
- Der Solarfox® Webserver greift auf die Daten im SolarEdge Portal zu und generiert eine Slideshow. Diese kann von Ihnen individuell via Webbrowser konfiguriert werden.
- Das Solarfox® Display ruft die Daten des Webservers via Internet ab. Die Ertrags- und Verbrauchsdaten werden anschließend in einer Slideshow optisch ansprechend dargestellt. Hierzu muss das Solarfox Display lediglich einen Datenabruf via Internet über Port 80 vornehmen.
Inhalte und Gestaltung jederzeit komfortabel anpassen
Nach dem Setup können Sie jederzeit von Außen auf das Display zugreifen. D.h. Sie müssen sich zur Anpassung der Inhalte nicht vor Ort in der Nähe des Displays befinden.
Loggen Sie sich zur Änderung der Inhalte einfach mit Ihrem Benutzernamen und Ihrem Passwort im Solarfox-Portal ein. Dort können Sie sämtliche Einstellungen komfortabel vornehmen. Mit einem Mausklick lässt sich die Präsentation des Displays updaten.
Sie möchten die Funktion kostenlos und unverbindlich testen?
Registrieren Sie noch heute eine kostenlose Demoversion.
Kombination mit anderen Systemen und PV Wechselrichter
Ein Solarfox Display ist auch zu zahlreichen anderen Solar Monitoring Systemen kompatibel und kann Hersteller übergreifend auf einem Display mehrere Anlagen gleichzeitig visualisieren.
