Solar Großanzeige &

SMA

Solar Anzeigetafel für SMA Solar Monitoring-Komponenten

Mit dem SMA Sunny Portal haben Anlagenbetreiber und Installateure jederzeit Zugriff auf die wichtigsten Daten Ihrer Photovoltaik-Anlage. Wenn es darum geht, Messwerte zu analysieren oder Erträge zu visualisieren, bleibt mit Sunny Portal kaum ein Wunsch offen.

Solar Großanzeigen können die Daten vom SMA Sunny Portal abrufen und sind dadurch zu allen Komponenten kompatibel.

Für den Einsatz einer Photovoltaik Anzeige zur Veranschaulichung von SMA Energiedaten wird bauseits lediglich ein Internetanschluss benötigt. Das System ist damit zu jeder Photovoltaik-Anlage mit Wechselrichtern oder Komponenten von SMA kompatibel, Voraussetzung ist lediglich ein Internetanschluss per LAN oder WLAN. Dies hat den Vorteil, dass Sie keine direkte Verkabelung zwischen SMA Wechselrichter bzw. Monitoring-Komponenten und den Solar Großanzeigen benötigen. Sie können dadurch völlig ortsunabhängig und räumlich sehr flexibel einen Standort des Solar Display auswählen.


Solarfox® als Alternative zur SMA Matrix

SMA hat bereits vor einigen Jahren die Produktion der SMA Matrix eingestellt. Dabei handelte es sich um eine Solar-Großanzeige mit LED-Laufschrift. Da die SMA Matrix nicht mehr verfügbar ist, bietet Ihnen das Solarfox-System eine geeignete Ersatzlösung mit zusätzlichen Funktionen.

Sofern bei einer PV-Anlage die Daten per SMA Homemanager erfasst werden, kann Solarfox® zusätzlich zu den Ertragswerten der Photovoltaikanlage auch die Energieeffizienz des Gebäudes bzw. den Autarkiegrad anzeigen.




Solar Monitoring
SMA Solar Technology AG
Sonnenallee 1
34266 Niestetal
Deutschland
Tel. +49 561 95 22-0
Fax +49 561 95 22-100
Mail: info@SMA.de
Web: www.SMA.de

WICHTIGER HINWEIS ZUR NEUEN SMA SCHNITTSTELLE
Aktuell findet eine Umstellung der Schnittstellen zum SMA Sunnyportal und Ennex OS Portal statt. Bitte beachten Sie unsere Informationen hierzu.   (MEHR)

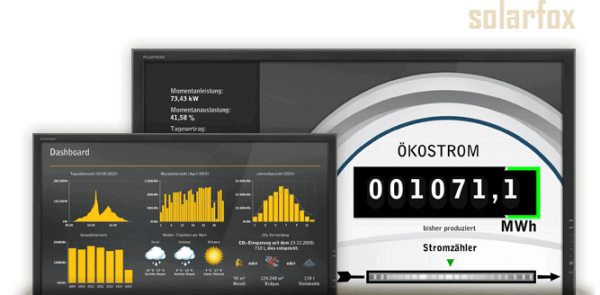

Solar Großdisplay von Solarfox
Einfach zu kombinieren: SMA und Solarfox Solaranzeige

Kommunikation zwischen SMA Sunnyportal und Solar Display

  1. Die Photovoltaik-Anlage erzeugt Gleichstrom
  2. Der Wechselrichter wandelt die Solarenergie in Wechselstrom (Solarstrom) um.
  3. Die Ertragsinformationen werden vom Wechselrichter oder der Monitoringkomponente (z.B. Webbox, Clustercontroller, etc.)  direkt ins Internet übertragen.
  4. Nachdem ein Solarfox-Onlineaccount erstellt wurde, greift der Solarfox® Webserver auf die Daten im SMA Sunny Portal zu und generiert eine Slideshow, die von Ihnen individuell via Webbrowser konfiguriert werden kann.
  5. Das Solarfox® Display ruft die Daten des Webservers via Internet ab und zeigt anschließend die Daten in einer Slideshow optisch ansprechend an. Hierzu muss das Solarfox Display lediglich einen Datenabruf via Internet über Port 80 vornehmen.

Folgende SMA Produkte sind kompatibel:

Alle SMA Wechselrichter werden über das Sunnyportal visualisiert. Kompatibel sind:

  • Webbox
  • Webconnect (Alle WR)
  • Homemanager
  • Data Manager M (Ennex OS)
  • Cluster Controller
  • Energy Meter (Nur in Verbindung mit Cluster Controller, Homemanager oder Data Manager)
  • String Monitor



Folgende Daten können dargestellt werden, sofern die Daten im Sunnyportal vorliegen:

  • Visualisierung von Leistung und Stromertrag
  • Anzeige von Stromverbrauch / Eigenverbrauch
  • Energiefluss und Speicherzustand
  • Visualisierung der Energieautarkie
  • weitere Daten auf Anfrage

KOSTEN FÜR SMA-SCHNITTSTELLE

SMA stellt Anlagenbetreibern verschiedene Systeme zur Anlagenüberwachung (PV-Monitoring) zur Verfügung. Die Anlagendaten werden dabei an das SMA Sunny Portal bzw. das SMA Ennex OS Portal übermittelt. Damit diese Daten von Drittsystemen wie SOLARFOX® abgerufen werden können benötigt es spezielle webbasierte Datenschnittstellen. Das heißt es erfolgt eine serverbasierte Kommunikation zwischen SOLARFOX® und SMA bei der die erforderlichen Rohdaten automatisiert übermittelt werden. Für diesen Datenabruf hat SMA eine neue kostenpflichtige Schnittstelle eingeführt. Um einen möglichst einfachen und kundenfreundlichen Prozess für Anlagenbetreiber und Installateure zu gewährleisten, wird von SOLARFOX® die Anbindung der Anlage und die Abrechnung in einem Prozess abgedeckt.
Weitere Informationen hierzu erhalten Sie unter https://www.solar-fox.de/de/hinweis-sma-schnittstelle.html



preise anfragen


Visualisierung via SMA Sunny Portal und Kombination mit anderen Systemen und Wechselrichter

Ein Solarfox Display ist nicht nur zum SMA Sunnyportal, sondern auch zu zahlreichen anderen Solar Monitoring Systemen kompatibel und kann herstellübergreifend auf einem Display mehrere Anlagen gleichzeitig visualisieren.

Vorteile SMA Sunny Portal und Solarfox®

Visualisierung mehrerer SMA Anlagen

Solarfox® Großanzeigen können den Stromertrag oder Stromverbrauch unterschiedlicher SMA Photovoltaik- bzw. Erzeugungsanlagen visualisieren. Der Stromertrag kann dabei kumuliert oder einzeln bzw. pro Anlage visualisiert werden. Gleichzeitig kann der Stromertrag oder Eigenverbrauch aus den Portalen anderer Hersteller dargestellt werden.

Ortsunabhängig vom Standort der jeweiligen Photovoltaik-Anlage

Die Visualisierung ist völlig ortsunabhängig vom Standort der Photovoltaik-Anlage. Da die Erträge zentral vom SMA Sunny Portal abgerufen werden, kann der Stromertrag n via Internet an jedem beliebigen Ort angezeigt werden.

Komfortable Onlineverwaltung

Eine komfortable Onlineverwaltung gibt Ihnen jederzeit Zugriff auf alle Inhalte des Displays. Sie können mit einem beliebigen Webbrowser kinderleicht alle Inhalte ändern oder ergänzen. Ein Internetzugang genügt. Sollten es also erforderlich seine Ertragsdaten im Portal zu aktualisieren oder zu korrigieren, so kann eine Solar Anzeigetafel diese Daten schnell und einfach übernehmen.

Solar Anzeigetafel für unterschiedlicher Energiesysteme

Solarfox Displays können nicht nur die Erträge des SMA-Portals oder anderer unterschiedlicher Monitoring-Systeme und Fabrikate zusammenführen, sondern auch andere Energieformen wie z.B. Windkraft, Biomasse oder BHKWs visualisieren.

Visualisierung mehrerer Photovoltaik-Anlagen des SMA Sunny Portal

Mit einer Solarfox Anzeige ist die Visualisierung mehrerer Datenquellen bzw. Solar-Anlagen des SMA Sunny Portals auf einem Monitor möglich.

Allgemeines zum Thema:

Solar Monitoring

Solar Monitoring-Systeme bzw. Photovoltaik Datenlogger sind Systeme zur Überwachung von Photovoltaikanlagen und von entscheidender Bedeutung für den sicheren Betrieb und die Wirtschaftlichkeit einer Photovoltaikanlage. Am Markt bestehen zum einen Monitoringsysteme, die in einen Wechselrichter integriert sind und zum anderen Systeme, die extern arbeiten und zusätzlich an die Wechselrichter angeschlossen werden. Weiterhin unterscheiden sich die Solar-Monitoring-Systeme hinsichtlich der Eignung für die jeweilige Anlagengröße. Unabhängig davon sind Solar Monitore von Solarfox® grundsätzlich kompatibel zu nahezu allen Monitoring-Systemen. Ob ein Monitoringsystem direkt in den Wechselrichter integriert ist oder ob es sich um ein externes Gerät handelt, ist dabei grundsätzlich unerheblich. Im Wesentlichen gibt es zwei Strömungen, zum einen die Monitoring-Lösungen im Zubehörsortiment der jeweiligen Hersteller von Wechselrichtern und zum anderen Wechselrichter unabhängige Lösungen. Diese Systeme lassen sich in der Regel mit unterschiedlichen Wechselrichterfabrikaten betreiben.
Bis heute ist es im Bereich der Photovoltaik leider nicht gelungen einheitliche Kommunikationsstandards konsequent einzuführen. So nutzen die jeweiligen Hersteller meist eigene historisch gewachsene Protokolle. Solarfox® ist es in den vergangenen Jahren gelungen für die eigenen Solaranzeige Systeme zahlreiche dieser Schnittstellen und Protokolle anzubinden.

Ein wesentliches Alleinstellungsmerkmal von Solarfox®, denn auf diese Weise können auf einem Solar-Display auch mehrere Systeme unterschiedlicher Hersteller visualisiert werden. Grundsätzlich sollte jede Photovoltaikanlage über ein Solar Monitoring System verfügen, da ansonsten große Ertragsausfälle zu befürchten sind. Ohne eine sofortige Alarmierung via Internetportal, E-Mail oder SMS würde ein Ertragsausfall aufgrund einer Störung erst mit der Abrechnung des Energieversorgers auffallen. Dann ist es allerdings bereits zu spät und ein Zahlungsausfall der Einspeisevergütung zu vergegenwärtigen. Der Markt für Photovoltaik Monitoringsysteme ist insgesamt sehr unübersichtlich. Viele Systeme ähneln sich im Großen und Ganzen, Unterschiede bestehen meist nur im Detail. Für die Darstellung von Erträgen auf einem Solarfox-Großdisplay ist es unerheblich für welches Monitoring-System Sie sich entscheiden. Sie können stehte die gesamte Darstellung bzw. das Design Ihrer Slideshow an Ihre Bedürfnisse anpassen.

Hinweis: Eine Marktübersicht der verschiedenen Solar Monitoring-Systeme finden Sie in einem Artikel des PV-Magazin.
Ebenfalls interessant ist ein Kosten- Nutzenvergleich für das Thema Überwachung von Photovoltaikanlagen. (Kosten und Nutzen Solar Monitoring)
