Brandschutzdisplay für Fluchtwege nach VdS 6024
Solarfox® SF-300 Fireprotect
Unsichtbarer Brandschutz. Weniger Arbeit.
Der perfekte Monitor für Flucht- und Rettungswege – mit integriertem Brandschutz, ganz ohne klobiges Zusatzgehäuse. Setzen Sie unsere Monitore dort ein, wo andere Displays verboten sind. Dank FireProtect-System löscht sich das Gerät bei einem inneren Brand automatisch und ist VdS-zertifiziert nach Richtlinie 6024. Sie brauchen weder sperrige F30/F90-Gehäuse noch Sprinklerleitungen. Das Display schützt sich selbst, reduziert Planungsaufwand, Baukosten und Wartungszeiten – und sorgt dafür, dass Ihre Botschaften dort sichtbar sind, wo sie am meisten wirken.
Ihre Vorteile
-
Kein Extra-Gehäuse, kein Zusatzaufwand – Das Display fungiert als eigenes Brandschutzgehäuse und darf offen in Flucht- und Rettungswegen installiert werden. Es ist keine F30/F90 Einhausung erforderlich.
-
Autark & VdS-konform – integrierter Löschschutz ohne externe Leitungen; wartungsarm und sofort einsatzbereit.(Brandschutzrichtlinie VdS 6024)
-
Kosten runter, Wirkung rauf – weniger Bauaufwand, weniger Wartung, maximale Sichtbarkeit Ihrer Inhalte.
Funktionsprinzip
| Schritt | Funktion | Ereignis |
|---|---|---|

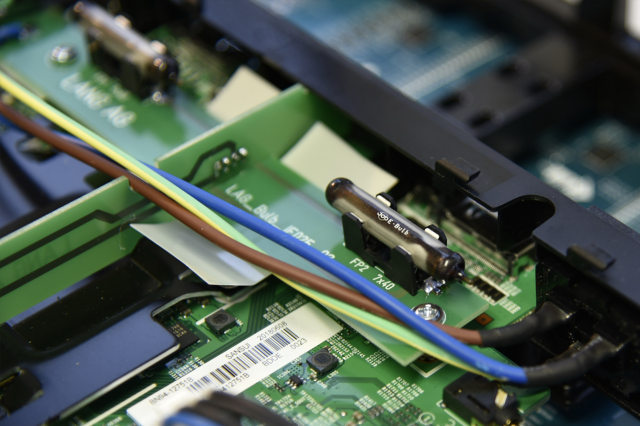

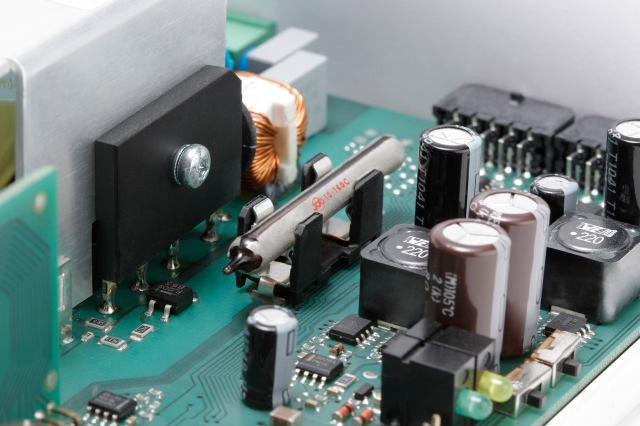

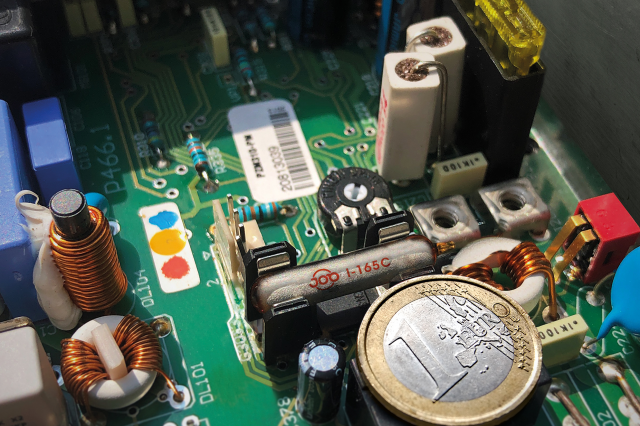

| 1. Früherkennung & Auslösung | Im Gehäuse sitzt eine R-AMFE (Automatic Miniature Fire Extinguisher) mit einer 93 °CSprinklerampulle. Überschreitet die Bauteiltemperatur diesen Temperaturwert, platzt die Ampulle; ein Federmechanismus sticht den werkseitig versiegelten Löschmittelzylinder an. |
Kein Strom, keine Elektronik nötig – 100 % autark und fehlersicher. |
| 2. Löschmittelverteilung | Der integrierte Zylinder bläst 3M Novec 1230 (FK-5-1-12) unter Stickstoffffdruck in Sekundenbruchteilen in das Displaygehäuse. Das Fluid verdampftft sofort, verdrängt Sauerstoffff lokal (< 6 vol %) und kühlt gleichzeitig. |
Flammenerstickung in < 1 s, rückstandsfrei, elektrische Bauteile bleiben unbeschädigt. |
| 3. Sicherheitsabschaltung | Die integrierte DisplayBox R-AMFE Dual (DB-RA2) überwacht die Leitung der AMFE, trennt bei Auslösung (oder Rauchmelder-Signal) die Netzspannung allpolig und meldet den Alarm an Gebäudeleittechnik/BMA. |
Verhindert Wiederentzündung und gibt eine eindeutige Störmeldung aus. |
| 4. Nach dem Ereignis | Lösch-Kartusche und AMFE-Kopf werden getauscht; Displayelektronik ist typischerweise weiterverwendbar. |
Minimale Stillstands- und Servicekosten. |
Technik des Löschsystems
| Komponente | Beschreibung | Nutzen |
|---|---|---|
| R-AMFE #0 (93 °C) | Mini-Feuerlöscher mit Thermo-Sprinklerkopf; Auslösung rein temperaturabhängig | Löscht 22l Gehäusevolumen sicher (Faktor > 1,8 Reserve) |
| Löschmittel | 3M™ Novec™ 1230, FK-5-1-12 | Nicht leitend, rückstandsfrei, ODP 0, GWP < 1, |
| DisplayBox R-AMFE Dual (DB-RA2) |
überwacht AMFEs, trennt Netzspannung allpolig, option. Rauchmelder-Eingang |
Verhindert Wiederentzündung & meldet Ereignisse |
Zertifizierung & Konformität:
- VdS 6024-konformer geräteinterner Brandschutz: Ersetzt den Bedarf an F30/F90-Schutzgehäusen, da geräte¬integrierter Löschschutz
-
EU-Konformität: CE, EMC 2014/30/EU, LVD 2014/35/EU, RoHS 2011/65/EU (Display & Control Unit).
-
Löschmittel für personenbelegte Räume zugelassen; NOAEL = 10 Vol-%, Designkonz. ≈ 5 Vol-%.
Typische Einsatzorte:
Diese Displays kommen überall dort zum Einsatz, wo hohe Anforderungen an Brandschutz und Sicherheit bestehen. Dazu zählen Flucht- und Rettungswege in öffentlichen Gebäuden wie Behörden, Schulen und Kindergärten, aber auch in stark frequentierten Bereichen wie Bahnhöfen, Flughäfen und Shopping-Malls. Ebenso eignen sie sich ideal für Krankenhäuser, in denen strenge Brandschutzvorgaben gelten, sowie für Messe- und Eventhallen, wo klassische Displays aufgrund gesetzlicher Auflagen bisher nicht installiert werden durften. Mit ihrer besonderen Bauweise und Zulassung ermöglichen sie nun eine sichere Visualisierung von Informationen auch in diesen sensiblen Zonen.
Verfügbare Modelle:
| Solarfox SF-300 Fireprotect | 43" | 55" |
|---|---|---|
| Bildschirmdiagonale | 109 cm | 140 cm |
| Außenmaße (BxHxT) in mm | 970 x 560 x 60 | 1230 x 710 x 68 |
| Gewicht | 20 kg | 32 kg |
| Gehäusefarbe | Schwarz | Schwarz |
| Befestigung | Wand- oder Deckenhalterung, offen im Flucht-/Rettungsweg zulässig | Wand- oder Deckenhalterung, offen im Flucht-/Rettungsweg zulässig |
| Schnittstellen | 2x HDMI, RJ45, Wi-Fi | 2x HDMI, RJ45, Wi-Fi |
| Monitor / Kartusche / Löschsystem | NEC MultiSync / JOB GmbH / Lang AG | NEC MultiSync / JOB GmbH / Lang AG |
| Schutzkonzept | gem. VdS-Richtlinie 6024 | gem. VdS-Richtlinie 6024 |

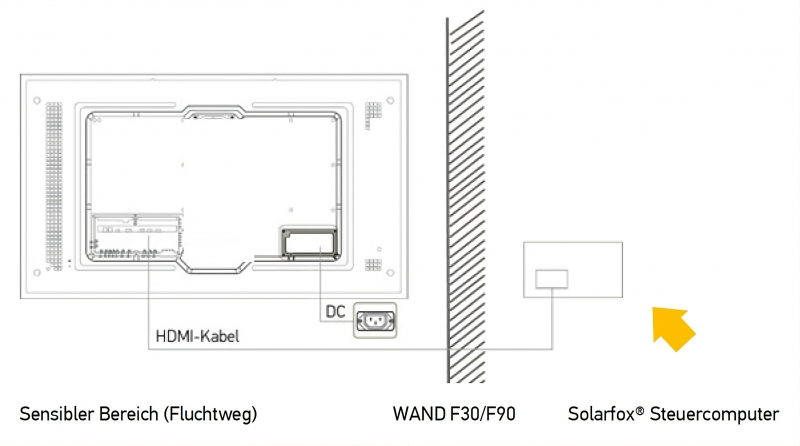

Montage des SOLARFOX® Steuercomputers
